Волтметър 0-100V Амперметър 0-50A

Волтметър със захранващо напрежение 5-30V DC.
Измервано напрежение до 100V DC.
Имерван ток до 50A DC.
В комплект с шунт 50A.

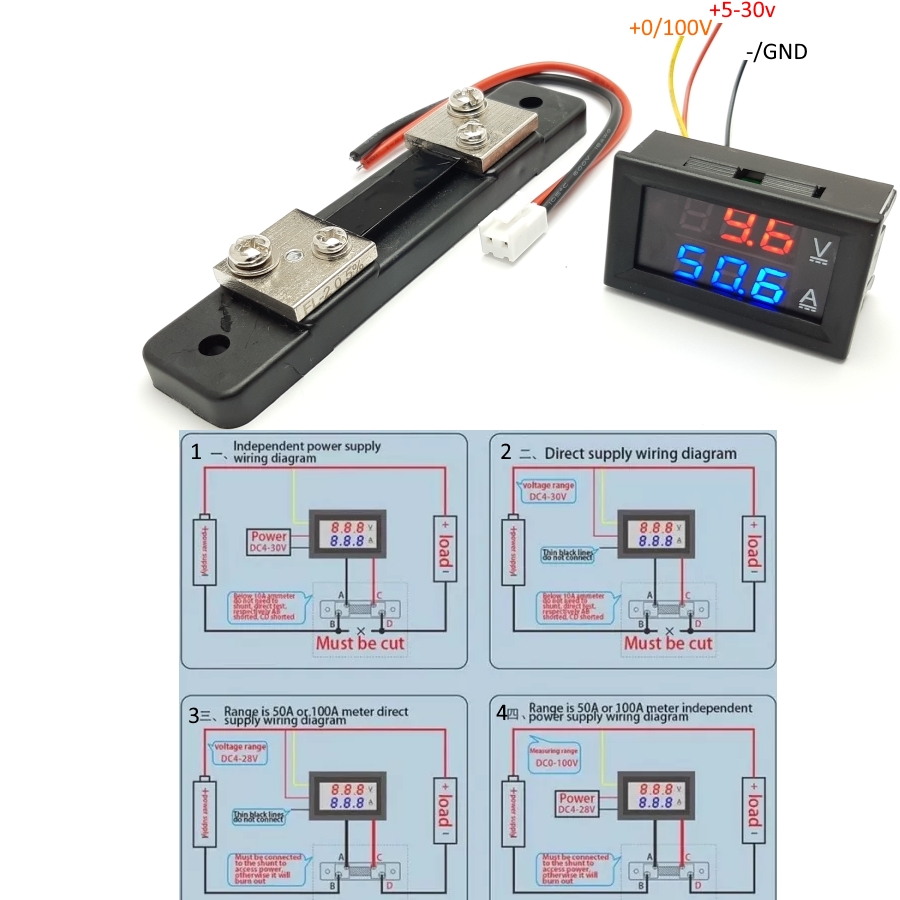

4 Схеми за свързване обозначени на снимката:
1-Схема с независимо захранване 4-30V на волтамперметъра и максимално измерван ток до 10A.
2-Схема с общо захранване 4-30V на волтамперметъра и външната верига и измерван ток до 10A.
3-Схема с независимо захранване 4-30V на волтамперметъра и измерван ток с шунт до 50A.
4-Схема с общо захранване 4-30V на волтамперметъра и външната верига и измерван ток с шунт до 50A.
Препоръчителни схеми за ползване са 3 или 4 с шунт за товар до 50A!
